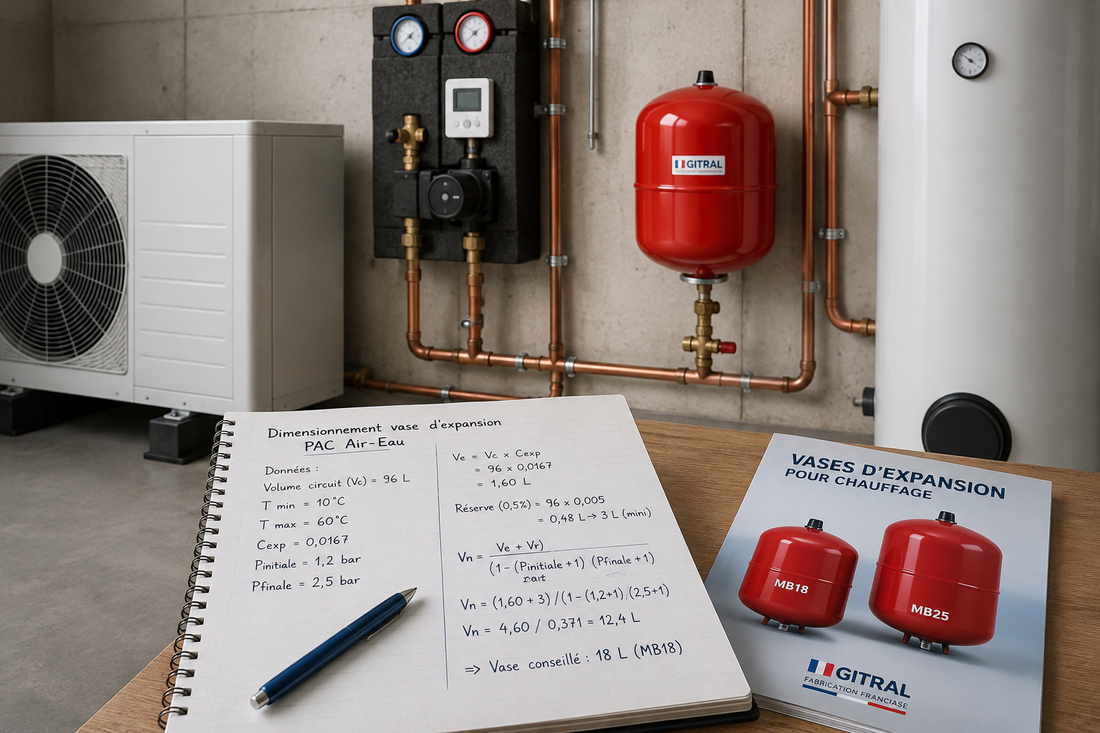

Comment dimensionner son vase d'expansion pour une pompe à chaleur air-eau ?

Un vase d'expansion mal dimensionné est la cause la plus fréquente des pannes de pression sur une pompe à chaleur air-eau : soupape de sécurité qui fuit, chute de pression à froid, cycles courts qui usent le compresseur. Le dimensionnement répond à une méthode normative précise, la NF EN 12828, qui permet de calculer le volume nominal du vase à partir du volume d'eau du circuit et des pressions de service. Ce guide vous explique pas à pas comment dimensionner un vase d'expansion pour pompe à chaleur air-eau, avec un exemple de calcul complet.

Rôle du vase d'expansion dans une pompe à chaleur air-eau

Le vase d'expansion absorbe les variations de volume de l'eau lorsqu'elle chauffe et se refroidit, afin de maintenir une pression stable dans le circuit hydraulique fermé. Sans vase correctement dimensionné, la dilatation de l'eau à haute température provoque une surpression qui déclenche la soupape de sécurité, puis une chute de pression à froid lorsque le circuit se vide partiellement (Hellowatt).

Sur une pompe à chaleur air-eau, l'eau du circuit de chauffage est généralement maintenue entre 1 et 1,5 bar à froid et peut monter à 1,5 à 2 bar à chaud (60-65 °C). Une pression qui dépasse 2,8 bar signale un vase sous-dimensionné ou un prégonflage incorrect (Artisan Vérifié).

Les données à réunir avant le calcul

Avant de dimensionner le vase, il faut connaître cinq grandeurs, conformément à la méthode de dimensionnement du vase d'expansion (DTU 65-16 — Annexe D) :

1. Volume d'eau du circuit (Vcircuit) : eau contenue dans la pompe à chaleur, les tuyauteries, les radiateurs ou le plancher chauffant, et le ballon tampon éventuel.
2. Température minimale du circuit (au remplissage, souvent 10 °C).
3. Température maximale de fonctionnement (60 à 65 °C pour une PAC air-eau).
4. Coefficient d'expansion (Cexp) de l'eau entre ces deux températures.
5. Hauteur statique (Hs) entre le raccord du vase et le point le plus haut du circuit.

Étape 1 — Estimer le volume d'eau du circuit

Le volume d'eau réel dépend de votre installation (longueurs de tuyauterie, type d'émetteurs). En première approximation, on retient 10 à 15 litres d'eau par kW de puissance de la pompe à chaleur (Le Moniteur). Une estimation courante consiste à multiplier la puissance en kW par 12 :

Pour un logement de 100 m² équipé d'une PAC de 8 kW, on compte ainsi environ 50 litres d'eau minimum dans le circuit (Viessmann). Avec un plancher chauffant, la contenance des tubes intégrés dans la dalle représente 60 à 80 litres supplémentaires.

Étape 2 — Déterminer le coefficient d'expansion

Le coefficient d'expansion traduit l'augmentation de volume de l'eau entre la température de remplissage et la température maximale de fonctionnement. Il se lit dans un tableau normatif (Energie Plus) :

Pour une pompe à chaleur air-eau fonctionnant à 60 °C, le coefficient d'expansion retenu est donc d'environ 0,0167. Si le circuit contient du glycol, le coefficient est plus élevé et doit être pris dans un tableau spécifique au fluide caloporteur (Caleffi).

Étape 3 — Calculer le volume d'expansion

Le volume d'expansion correspond à l'augmentation de volume de l'eau à la température maximale. Il se calcule par :

soit, dans la formulation simplifiée fréquemment reprise : Ve = Vi × Ce / 100, où Ce est le coefficient d'expansion en pourcentage (ABC Clim).

Étape 4 — Calculer le volume nominal du vase (formule NF EN 12828)

Le volume nominal du vase d'expansion se calcule à partir du volume d'expansion, d'une réserve de sécurité et du rapport des pressions (Organilog ; Nexylo) :

Avec :

• Vn : volume nominal du vase (en litres)
• Ve : volume d'expansion calculé à l'étape 3
• Vr : réserve de sécurité, soit environ 0,5 % du volume d'eau total, avec un minimum de 3 litres (Nexylo)
• Pinitiale : pression de prégonflage du vase (pression statique + 0,1 à 0,2 bar)
• Pfinale : pression de tarage de la soupape de sécurité moins 0,5 bar de marge

On arrondit ensuite le résultat au vase commercial immédiatement supérieur.

Étape 5 — La règle pratique des 8 à 12 %

À défaut d'un calcul complet, on retient en habitat individuel que le volume du vase doit représenter environ 8 à 12 % du volume d'eau du circuit (radiateurs + tuyauteries + PAC + plancher chauffant) (Discount Plomberie).

Tableau de correspondance volume d'eau / vase d'expansion

En appliquant la même méthode de calcul que dans l'exemple ci-dessus (eau pure, température maxi 60 °C, Pinitiale 1,2 bar, Pfinale 2,5 bar, réserve minimale de 3 L), voici un tableau indicatif de correspondance entre volume d'eau du circuit et vase commercial conseillé :

Tableau indicatif calculé selon les hypothèses ci-dessus ; le résultat réel dépend de la température de fonctionnement, de la présence de glycol et des pressions propres à votre installation.

Pour une PAC de 8 à 12 kW sur une maison de 100 à 150 m², on retient en pratique un vase de 12 à 18 litres, à confirmer selon le volume d'eau réel du circuit (Artisan Vérifié).

Cas particulier des pompes à chaleur air-eau

Sur une PAC air-eau, plusieurs spécificités influencent le dimensionnement :

• Pression de service plus élevée que sur une chaudière classique : le prégonflage doit être réglé à la pression statique + 0,1 à 0,2 bar (Forum Chauffage).
• Présence fréquente d'un ballon tampon qui augmente le volume d'eau du circuit et donc le volume du vase nécessaire.
• Risque de glycol : si le circuit contient un antigel, le coefficient d'expansion est plus important et exige un vase plus volumineux (Caleffi).
• Pression à froid recommandée entre 1 et 1,5 bar pour les PAC aérothermiques (Savelys ; Hellowatt).

Erreurs de dimensionnement à éviter

1. Confondre vase sanitaire et vase chauffage : un vase de chauffage ne doit jamais être installé sur le circuit d'eau chaude sanitaire, qui exige des pressions de 2,5 à 3 bar (Hellowatt).
2. Ne pas vérifier le prégonflage à la mise en service : un vase prégonflé en usine doit être ajusté à la pression statique de l'installation.
3. Négliger le volume du ballon tampon dans le calcul du volume d'eau total.
4. Ignorer la présence de glycol, qui augmente le coefficient d'expansion.
5. Choisir un vase juste à la limite : prévoyez une marge de sécurité et arrondissez au modèle supérieur.

Conclusion

Le dimensionnement d'un vase d'expansion pour pompe à chaleur air-eau repose sur une méthode normative (NF EN 12828) qui prend en compte le volume d'eau du circuit, le coefficient d'expansion, la réserve de sécurité et les pressions de service. Pour la majorité des installations résidentielles (PAC 8 à 12 kW, maison de 100 à 150 m²), un vase de 12 à 18 litres — comme le Gitral MB18 — convient après vérification du volume d'eau réel du circuit. Au-delà de 300 litres d'eau, on bascule sur un modèle 25 litres type MB25.
