Goujon d’ancrage M10 20-26/95 - Boîte de 50

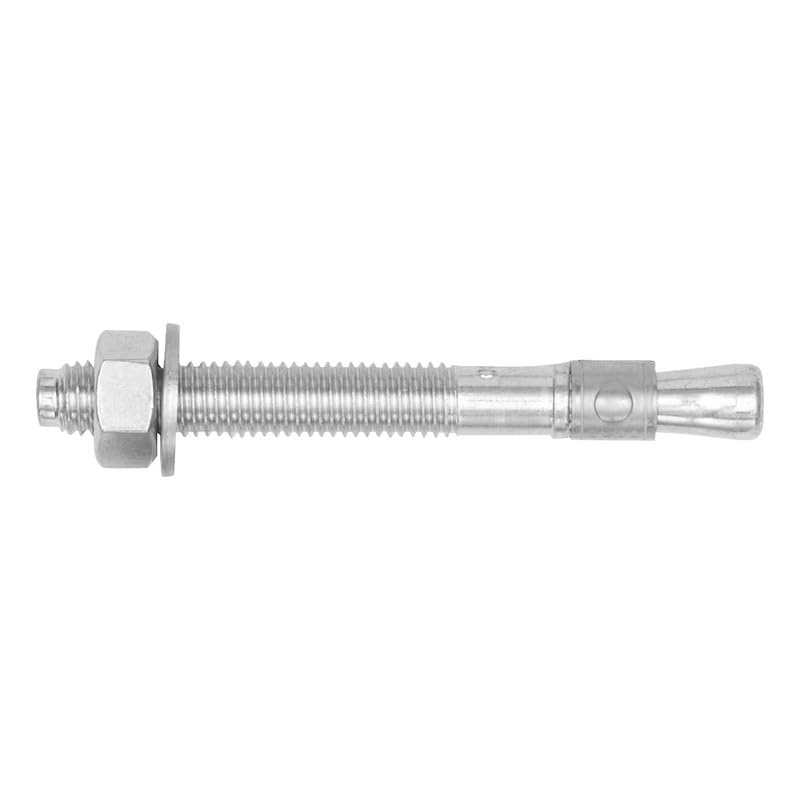

Goujon d'ancrage W-FA M10 x 95 mm - Acier zingué

Le goujon d’ancrage W-FA en acier zingué avec petite rondelle est conçu pour des fixations standard dans le béton non fissuré. Sa conception permet une application très flexible grâce à trois profondeurs d’ancrage différentes. Idéal pour les professionnels, il offre un excellent compromis entre performance, fiabilité et rapidité d’installation.

Caractéristiques principales

• Application dans béton non fissuré, classes C20/25 à C50/60
• 3 profondeurs d’ancrage pour plus de flexibilité
• Entraxes et distances aux bords réduits
• Montage traversant rapide et efficace
• Homologation technique européenne : ETA-02/0001 (option 7)
• Résistance au feu F30, F60, F90, F120 (DIN 4102-2)
• Utilisation en intérieur sec uniquement

Applications typiques

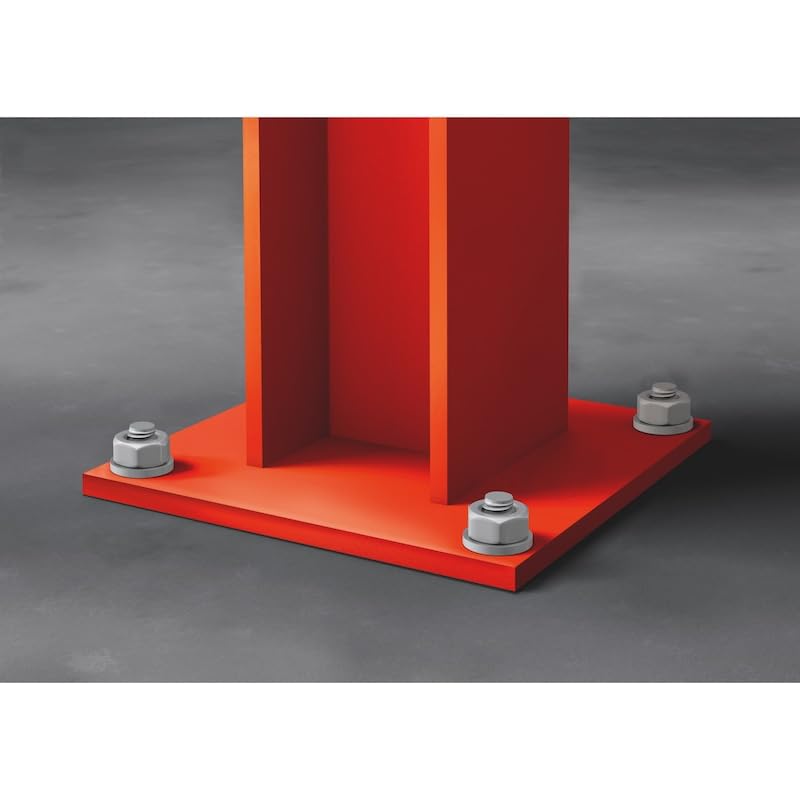

• Montage de structures métalliques
• Équerres, profilés, conduits de câbles, tuyauterie
• Socles, poutres, clôtures, éléments bois
• Convient également à la pierre naturelle (sans agrément)

Spécifications techniques

• Diamètre nominal : M10
• Longueur totale : 95 mm
• Épaisseur à fixer standard : 20 mm
• Épaisseur à fixer max. réduite : 26 mm
• Profondeur d’ancrage effective : 48 mm (réduite : 42 mm)
• Profondeur de perçage : 70 mm (réduite : 65 mm)
• Profondeur de pose : 62 mm (réduite : 56 mm)
• Couple de serrage recommandé : 30 Nm
• Diamètre de perçage : 10 mm
• Diamètre de passage dans la pièce : 12 mm
• Longueur de filetage : 50 mm
• Matière : Acier zingué, finition bleutée (épaisseur 5 µm)
• Clé : 17 mm (surplat)

Référence : W-FA/S M10x95
Homologation : ETA-02/0001
